东莞数据中心架空地板的铺设方案

文章出处:公司动态 责任编辑:广东立品地板科技有限公司 发表时间:2021-09-18
  ​一.架空地板简述

当数据中心空调机组选用上排风下次风的情形时,机房路面一般选用架空地板的方式。地板下空架的区域能够为机房精密空调给予方便快捷的送风标准,还能够不错的处理地底走线。此外机房因为各种缘故会发生静电感应,静电感应不仅仅会对电脑运转发生常见故障,还会继续致使一些电子元件损坏。数据中心机房的抗静电技术性,是归属于机房安全性与安全防护范围的一部分。

二.架空地板的构成

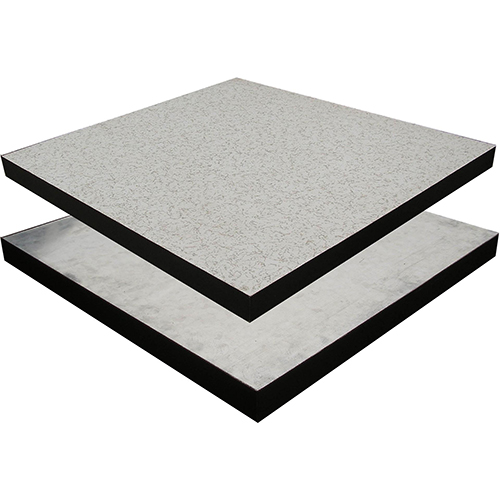

抗静电架空地板的构成:关键由表面及其支撑系统软件两部份构成。在其中表面由底层与整体面层构成。关键的底层原材料为复合型的中密度高的胶合板。抗静电的时长在于整体面层薄厚,规格型号为600x600mm,一般整体面层的壁厚为20-40mm。架空地板整体面层由HPL.瓷器.塑料等原料构成。

现阶段主要是使用的有:碳酸氢钙板.抗静电钢制空架主题活动地板.钢制空架自然通风板.瓷器抗静电地板.铝制抗静电地板。


东莞数据中心架空地板的铺设方案

东莞数据中心架空地板的铺设方案​


三.架空地板的平面布局

机房内架空地板的安装在达到应用作用的条件下,应当尽量避免的确保机房的布局具备一定的艺术美学。屋子的大小最好地板的变位系数,并且与一般屋子的地板精准定位方法不一样,一般屋子第一块板从卧室的墙壁之间逐渐,而机房精准定位必须以第一排服务器机柜逐渐,确保服务器机柜及封闭式安全通道内是一整块板。

根据很多个工程的经验交流,数据中心机房运用架空地板的平面布局会产生下面这两种方法:

1.机房架空地板地区是构造降板区,架空地板的成功面与附近走廊的成功面是同一高度,机房附近不会有斜坡及阶梯。适用新建项目,那样做的优点:走廊及机房内不可能有斜坡及阶梯,节约室内空间,有益于设备搬迁。缺点是构造降板附近及走廊的构造梁高非常大,会占有走廊的合理高度室内空间,从而给走廊管综产生工作压力。

2.土建工程混凝土楼板是整齐的,架空地板的成功面比非架空地板区的成功面(如走廊)高,那样就出现根据阶梯或斜坡处理坡度的难题。该状况适用改造新项目,处理方法一般有二种,其一是将斜坡和阶梯设定在机房內部,不占有走廊的室内空间,缺点是斜坡及阶梯占有机房的合理总面积,会降低服务器机柜的总数。其二是将斜坡及阶梯设定在走廊,确保机房内服务器机柜的总数,可是占有走廊的合理高度,并且走廊地区的架空地板也会相对的提升一些成本费工程造价。

融合上述剖析能够依据工程项目的具体情况做好灵活性挑选,以寻找到数据中心机房设计方案的均衡。

四.架空地板的高度设定

数据中心架空地板关键处理地板下排风的难题,根据好几个数据中心运作实践经验证明,下排风方法更容易调整排风量.中央空调远端和远端溫度更贴近。选用架高地板下排风方法时,将整体架高地板下的区域做为一个大的静压箱,强冷空气从中央空调进到静压箱,再根据地板正压送风口送至服务器机柜前侧的冷安全通道。

GB50174-2017数据中心设计标准中要求,架空地板的高度做为机房精密空调的静压箱时,抗静电主题活动地板的高度不适合低于500mm,仅做为电缆线走线应用时,不适合低于250mm.

五.架空地板的施工步骤

1.底层解决,混合砂浆地面找平,清理整平路面

2.搞好精准定位,尽量避免中后期地板的激光切割

3.在地板画水准分隔线,与此同时在墙壁和立柱上划到高度定位线,在分隔线相交点置放支撑架

4.调节支撑架高度及水准部位

5.联接承重梁

6.安裝地板,

7.地板包边

8.清理维护保养地板表层

综上所述,机房和数据中心是抗静电架空地板的最高使用场地。并且现阶段抗静电地板也被很多数据中心普遍应用。设计方案数据中心不但必须了解之上好多个基本上的考虑点,更必须依据具体情况选用不一样种类的地板,既可增强特性,又可以降低成本。
